ОРК и УСМ





Оптическая распределительная коробка (ОРК) пластиковая

 на 4-16 портов (ОРК-П-16С/8С)



Распределительная коробка предназначена для осуществления коммутации оконечного оборудования систем передачи информации и оптического распределительного межэтажного кабеля и выполняет функции терминации оптического волокна межэтажного кабеля, подключения абонентского кабеля, разделения по мощности оптического сигнала от OLT к ONT (при использовании унифицированного сплиттерного модуля УСМ).

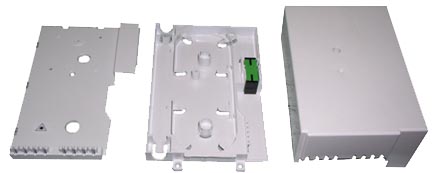

Коробка представляет собой основание со вставкой для крепления универсальных сплиттерных модулей (УСМ 1х4 или УСМ 1х8) и крышкой.

Максимальное количество подключаемых абонентов - 16

Тип оптических адаптеров  - SC\APC

Диаметр вводимого оптического кабеля - не более 15 мм

Габаритные размеры ОРК (ВхШхГ) - 180х110х64 мм

Масса (не снаряженная) - не более 0,23 кг

Покрытие - краска полимерная порошковая, цвет RAL7035

ОРК монтируется на проложенный в слаботочных нишах межэтажный распределительный кабель. При установке вне монтажных ниш должен применяться металлический защитный кожух.

Этажная коробка не требует разрезания транзитных волокон, используемых для подключения абонентов верхних этажей и имеет возможность установки на заранее проложенный межэтажный кабель.

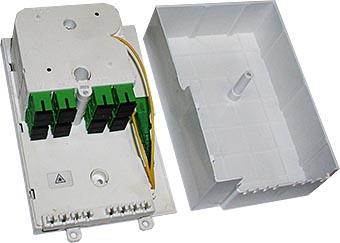

в раскрытом состоянии





Унифицированный сплиттерный модуль (УСМ) на 4 и 8 портов



УСМ 1х4

УСМ предназначен для разделения по мощности оптического сигнала от OLT в сторону ONT на уровне 2-го каскада.

Представляет собой пластиковый корпус с расположенным внутри планарным оптическим сплиттером с делением 1:4 или 1:8 и соответствующим количеством адаптеров SC/APC. Модуль снабжен выводом диаметром 2 мм определенной длинны с коннектором SC/APC, а также двумя сквозными отверстиями для размещения УСМ в коробках разных производителей.

Более подробная инструкция по монтажу и использованию находиться в паспорте в комплекте с модулем



ОРК в сборе со сплитерным модулем

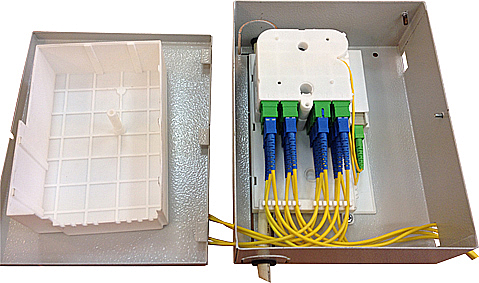

ОРК-16 с двумя УСМ 1х8 ОРК в металлическом кожухе для наружной установки

Защитный металлический кожух

Защитный кожух предназначен для защиты ОРК и установленных в нее УСМ при установке вне слаботочных ниш (вертикальная прокладка межэтажных кабелей в данном случае осуществляется в трубе D=32..40 мм).

Кожух представляет собой металлический короб со съемной крышкой под винт.

Абонентские кабели выводятся из короба через прямоугольные отверстия 20х12,5мм, расположенные по углам. Для уменьшения риска повреждения кабеля в кожухе предусмотрены отверстия для углубления трубы D40мм на 10мм внутрь короба.

Габариты (ВхШхГ) - 230х180х73 мм, масса -    не более 1,1 кг
