Конструкция дроп-муфты позволяет осуществлять:

- ввод и крепление двух самонесущих ОК с диаметром наружной оболочки до 10 мм;

- возможность выкладки “транзитных” модулей;

- установку 2х оптических сплиттеров с размером корпуса до 60х7х4 мм и/или унифицированных сплиттерных модулей (далее УСМ);

- установку до 10 оптических адаптеров SC, предназначенных для стыков шнуров “pigtail” и входа/входов сплиттеров;

- вывод до 8 абонентских дроп кабелей;

- фиксацию крышки в момент открытия в 90 градусов.

Конструктивно муфта представляет собой небольших размеров контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительным эластомером на стыке корпуса и крышки. Крышка крепиться с корпусом с помощью специально механизма, четырьмя невыпадающими винтами и запрессованными в корпус гайками.

Герметизация вводов/выводов ОК и абонентских шнуров в муфте предусмотрена по наружной оболочке, при помощи установленного в пазах корпуса герметичного эластомера.

Крепление в муфте кабеля производится по наружным оболочкам при помощи хомутов-стяжек.

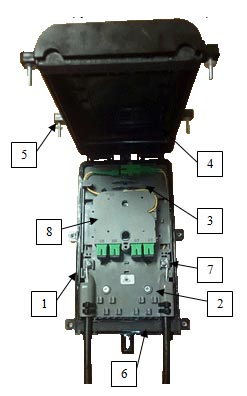

1 - корпус;

2 - винт крепления сплайс-кассеты (3 шт.);

3 - место установки навивных сплиттеров;

4 - крышка;

5 - винт с пластиковой шайбой (4 шт.);

6 - эластомер;

7 - элементы крепления ЦСЭ;

8 – место установки УСМ (универсальный сплиттерный модуль).
