Предназначен для измерения параметров абонентских линий,
индикации их состояния, а так же для
проведения работ на кроссе и вне его по
ремонту и техническому обслуживанию
линейного и станционного оборудования.
Прибор может служить переговорным
устройством между ним и любым ТА.
Прибор выполняет следующие
операции:
Комбинированный тест линии.
Измерение постоянного (до 400
В) и переменного (до 300 В) напряжений на
проводах "а" и "б" и между ними.
Измерение сопротивления
изоляции между проводом "а" и землей,
проводом"б" и землей и между проводами "а" и
"б" до 1 ГОм (1000 Мом). Дополнительно
проводится анализ на короткое замыкание и
определение расстояния до места повреждения
кабеля (КЗ на землю).
Измерение сопротивления
шлейфа и тока абонентской линии.
Автоматическая компенсация
сопротивления измерительного кабеля.
Измерение емкости между
проводом "а" и землей, проводом "б" и землей
и между проводами "а" и "б" до 30 мкФ.
Дополнительно проводится анализ на обрыв и
определение расстояния до места обрыва.
Измерение напряжения и
частоты вызывного сигнала АТС.
Измерение напряжения и
частоты сигнала станции АТС.
Измерение напряжения
станционной батареи АТС.
Вызов абонента индукторным
сигналом 25 Гц, связь с абонентом.
Определение цифры, набранной
на телефонном аппарате, подключенном к
линии, в тональном или импульсном режиме. В
импульсном режиме дополнительно измеряется
длительность импульсов и пауз в серии.
Формирование в линию
фонического сигнала 800 Гц для вызова
абонента, не положившего трубку на рычажный
переключатель.
Подключение к линии в режиме
"прослушивание" через гарнитуру.
Работа в режиме телефонного
аппарата с тональным или импульсным набором
номера в сторону АТС.
Работа в режиме "вызов из
линии" (прозвонка проводов, связь с монтером
на линии).
Подключение к линии в режимах
"прослушивание" или "конференция".
Работа в режиме
автоответа(испытательный).
Все операции в линии
выполняются как с обычными, так и со
спаренными абонентами
Питание:
Прибор питается от
аккумуляторов, размещенных внутри корпуса,
или от сети переменного тока 220В через
адаптер (6В/0,5А), входящий в комплект
поставки. Адаптер одновременно является
зарядным устройством для внутренних
аккумуляторов.

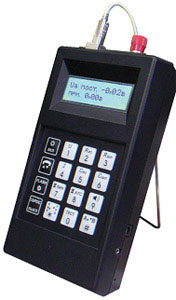

Состав:
Линейный прибор кросса
состоит из легкого переносного корпуса с
установленной внутрь печатной платой,
телефонной трубки, клавиатуры для управления
прибором и жидкокристаллического
двухстрочного дисплея для отображения
цифробуквенной информации о проведенных
испытаниях.
Комплект поставки:
Кроме прибора кросса в
комплект поставки входят кабель для
подключения ПК-60 к кроссу, кабель для
подключения прибора к кабельной линии,
сетевой адаптер, руководство по
эксплуатации. Кабель для подключения ПК-60 к
кроссу поставляется без разъемного
окончания, с зачищенными проводами различных
цветов. Цветовая гамма проводов должна
соответствовать таблице подключения данной в
инструкции по эксплуатации.
Дополнительное
оборудование:
В качестве дополнительного
оборудования в комплект поставки могут быть
включены:
Определитель номера АОН ,
выполняющий следующие функции: определение
номера при автоподнятии (до поднятия трубки
на параллельном телефоне), определение
номера при поднятии трубки параллельного
телефона, журнал поступивших звонков на 16
номеров с регистрацией времени звонка и дня
недели, автодозвон, журнал исходящих
звонков, счетчик времени разговора, режим
текущее время-дата. АОН оснащен двухстрочным
ЖК-дисплеем повышенной контрастности.
Сумка-чехол для переноски
Прибора кросса ПК-60 к месту проведения
работ. Материал, из которого изготовлена
сумка, - полиэстер, нейлон, искусственная
кожа. В сумке имеются три отсека для
переноски прибора, комплекта шнуров,
инструментов и технической документации.
