АЗУ-К-Р300

Групповой модуль комплексной защиты систем для радиоудлинителей РИТАЛ-300М



      Модуль защиты Ритал



Модуль АЗУ-К-Р300 предназначен для защиты абонентских терминалов систем телефонной связи, обеспечивающиеся с помощью систем радиоудлинителей типа «Ритал-300М», таксофонов и источников бесперебойного питания от перенапряжений и импульсов в радиотракте, вызываемых грозовыми разрядами, скачками напряжений в  воздушных линиях электропитания.

 Защита оконечного оборудования производится во всех линиях (ВЧ, телефония, питания) с использованием элементов защиты от перенапряжений: газонаполненных разрядников, варисторов, супрессоров.

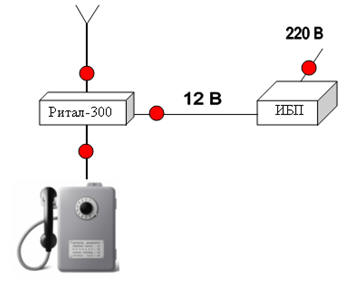

Пороги защиты:

в ВЧ-тракте - защита Абонентского терминала на входе от антенны,

по цепям питания - защита ИБП со стороны питающего напряжения 220 В,

по цепям питания абонентского терминала 12 В,

по линии связи - защита терминала от воздействий со стороны таксофона

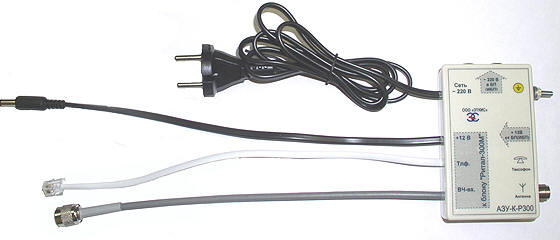

Модуль защиты не требует изменения конструкций подключающих соединителей: каждая часть защиты имеет идентичные разъемы. Размеры модуля: 100х60х25 мм.

Для обеспечения эффективной защиты модуль требует подключения к заземлению. Для этого на корпусе модуля имеется винт.
